光纤跳线分类及选择

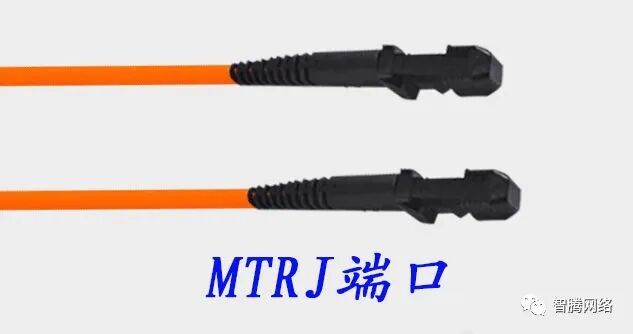

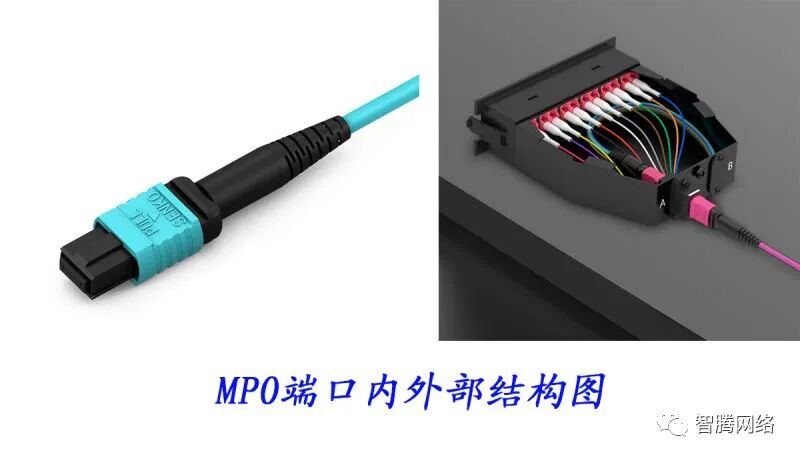

按照常见的接口端子的外形分：SC、ST、FC、LC，另外还有MTRJ、MPO也很常见。按照芯线打磨形式分：PC（球面研磨）、UPC（超球面研磨）、APC（斜球面研磨） 按照模式分：单模、多模，通常单模光纤外皮颜色是黄色。按照使用标准分为：OM1、OM2、OM3、OM4、OM5,以上为多模光纤，OS1、OS2，以上为单模光纤。

一、光纤跳线端子外形

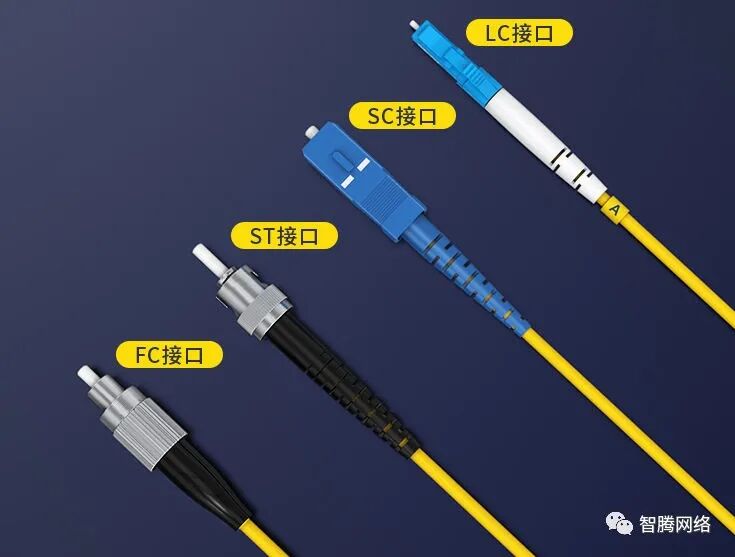

以下为6种常见端子外形。

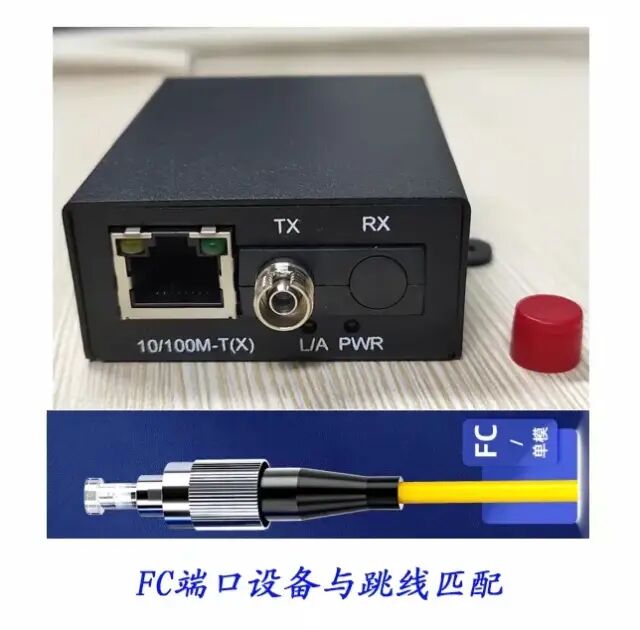

FC端口圆型带螺纹,常用于光端机等设备；

ST 卡接式圆型   常用于终端盒设备，因为需要拧，容易导致光纤断裂，现在已经淘汰；

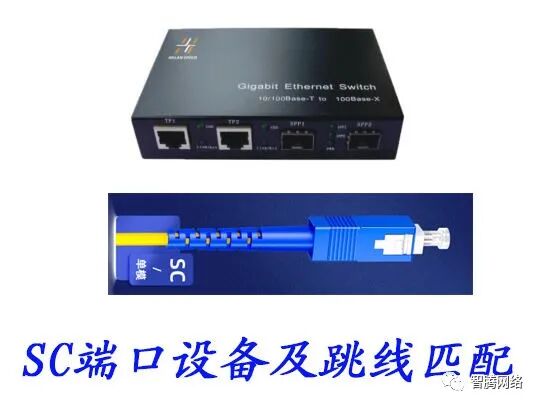

SC 卡接式方型   常用于光纤收发器、路由器、交换机；

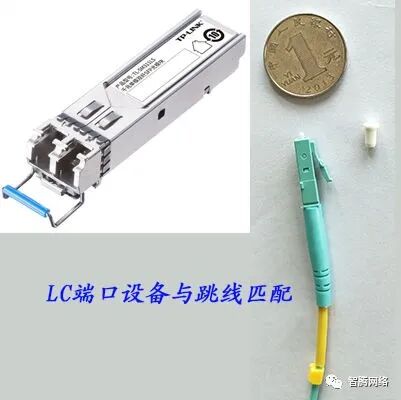

LC端子比SC端子小一半，优势很明显，节省空间。

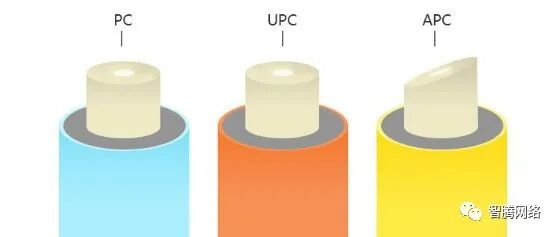

二、光纤纤芯端头研磨方式

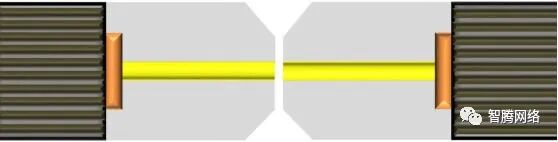

PC（Physical Contact）是物理接触。微球面研磨抛光，插芯表面研磨成轻微球面，光纤纤芯位于弯曲最高点，这样可有效减少光纤组件之间的空气隙，使两个光纤端面达到物理接触。

UPC（Ultra Physical Contact），超物理端面。UPC连接器端面并不是完全平的，有一个轻微的弧度以达到更精准的对接。UPC是在PC的基础上更加优化了端面抛光和表面光洁度，端面看起来更加呈圆顶状。

APC（Angled Physical Contac）是斜面物理接触。光纤端面通常研磨成8°斜面，8°角斜面让光纤端面更紧密，并且将光通过其斜面角度反射到包层而不是直接返回到光源处， 提供了更好的连接性能。不同的研磨方式决定了光纤传输质量，主要体现在插入损耗和回波损耗。

PC、UPC和APC连接器的典型插入损耗应小于0．3dB。与APC连接器相比，由于空气间隙更小，UPC／PC连接器通常更容易实现低插入损耗。插入损耗也可能由连接器端面之间的灰尘微粒引起。APC连接器的端面是斜面抛光的，所以APC连接器的回波损耗通常优于UPC连接器。

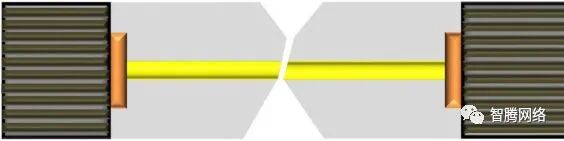

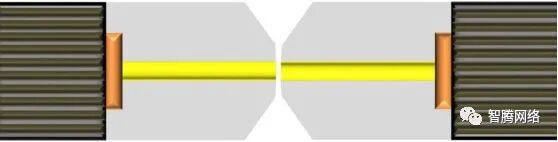

一般情况下，采用PC研磨方式的光纤跳线的回波损耗为－40dB。UPC回波损耗相对于PC来说更高，一般是在－55dB。APC工业标准的回波损耗为－60dB。使用UPC连接器时，将有部分反射光发射回光源处，而APC连接器的斜端面将使一部分反射光以一定角度反射到包层，从而减少更多的反射光返回到光源处。这是导致回波损耗不同的主要因素。

PC是光纤跳线上光纤连接器最常见的研磨方式，被广泛应用于电信运营商设备上。UPC通常被用于以太网网络设备上（如ODF光纤配线架、媒体转换器和光纤交换机等），数字、有线电视和电话系统等。APC一般用于CATV等高波长范围的光学射频应用，也用于光无源应用，如PON网络结构或无源光局域网。

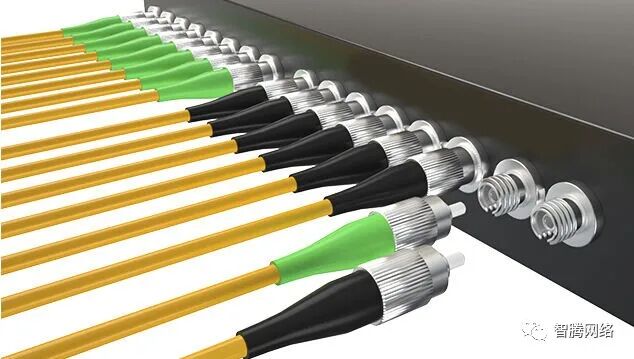

由于APC 的端面被磨成一个8度角，所以APC不能和UPC连接，会导致连接器性能下降。但PC和UPC的光纤端面都是平面的，差别在磨的质量，所以，PC和UPC的混连还不至于对连接器形成永久性的物理损伤。另外，APC连接器通常是绿色，PC/UPC连接器是蓝色。

三、按照使用标准命名

光纤外径通常为125微米，纤芯尺寸不同，常见的是50微米和9微米。

OM1:62.5微米多模光纤，工作带宽200MHz·km，橙色，UPC

OM2:50微米多模光纤，工作带宽500MHz·km，橙色，UPC

OM3:50微米多模光纤，工作带宽2000MHz·km，青绿色，UPC

OM4:50微米多模光纤，工作带宽4700MHz·km，青绿色，UPC

OM5:50微米多模光纤，工作带宽4700MHz·km，柠檬绿，APC

OS1:9微米单模光纤（已经不存在，被OS1a代替），黄色，UPC

OS1:9微米低水峰单模光纤，黄色，APC

四、我公司光纤跳线

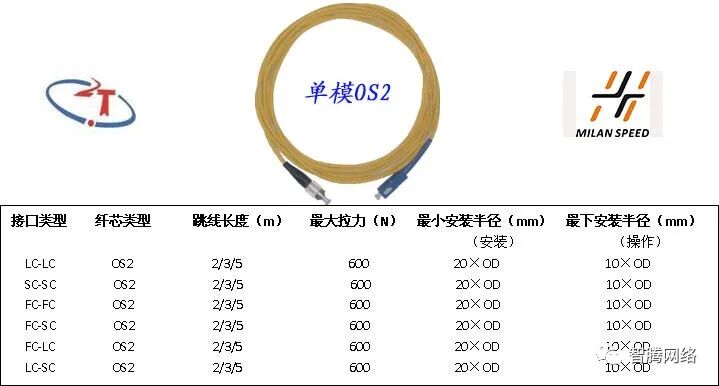

OS2单模光纤跳线：MILANSPEED光纤跳线为高质量的光纤，采用精工陶瓷插芯。外护套采用低烟无卤阻燃聚乙烯材料。光纤跳线符合YD/T987(ST)、YD/T1272.1(LC)、YD/T1272.3(SC)、YD/T1272.4(FC)标准。
